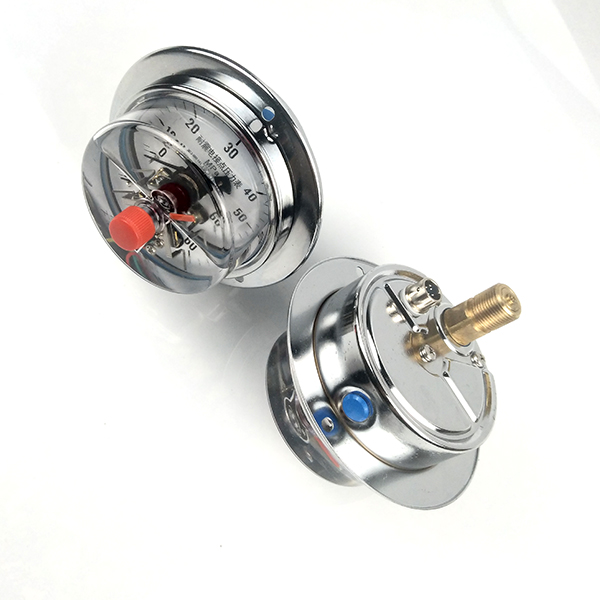

軸向帶邊耐震電接點壓力表YNXC-60ZT/YNXC-100ZT/YNXC-150ZT

    軸向帶邊耐震電接點壓力表利用表本身自帶的安裝邊固定在設備控制面板上，方便操作人員隨時觀察和控制。軸向帶邊耐震電接點壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸汽等介質的壓力測量和控制，儀表設上、下限二位開關型接點裝置（可選雙上限或雙下限接點裝置），在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。

軸向帶邊耐震電接點壓力表型號命名:

YNXC-60ZT/YNXC-100ZT/YNXC-150ZT

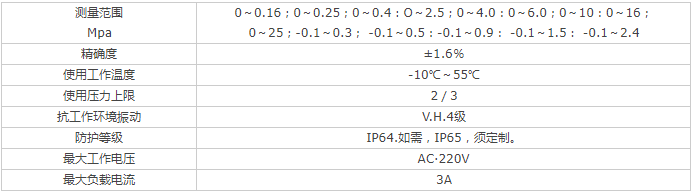

軸向耐震電接點壓力表技術參數：

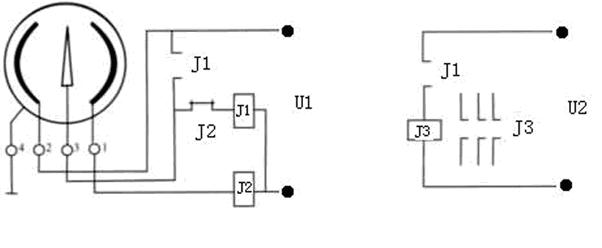

 軸向帶邊耐震電接點壓力表接線示意圖：

用途說明

    電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，儀表經與相應的電氣器件（如繼電器及接觸器等）配套使用，即可對被測（控）壓力系統實現自動控制和發信（報警）的目的。

為能適應被測對象的各異和需求，本系列儀表在原有普通型和專用型的基礎上，又相繼研制了磁助型、抗振型、耐蝕型、耐用蝕抗振型以及帶有隔離裝置等多種型號的產品。

結構原理

    儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。

    儀表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形——位移，借助拉桿經齒輪傳動并予放大，由固定于齒輪軸上的指示指針（連同觸頭）逐將被測值在度盤上指示出來，與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。
